杜特門窗軟件之前發布過一篇關于鋁合金門窗下料公式的文章，對鋁合金門窗進行了比較詳細的講解，今天和大家分享的是鋁合金推拉窗設計要求和鋁合金門窗下料公式尺寸計算，以及向大家介紹一款鋁合金推拉窗設計軟件，希望對門窗廠有所幫助。

一、鋁合金推拉窗設計要求

設計鋁合金推拉窗時，應考慮推拉窗的安裝和使用安全。當窗的高度方向搭接量太大時，則給安裝帶來困難；若搭接量太小時，又存在使用安全問題，窗扇容易從窗框中脫出。因此，應正確選擇搭接量。

高度方向搭接量的確定：應根據上滑型材的槽深和下滑型材的道軌高度，以及窗扇滑輪的高度來選擇搭接量。窗扇與上滑的搭接量一般為上滑槽深的1/2減去2~3mm，可選用10 mm。窗扇與下滑的搭接量是滑輪的槽深到窗扇下邊的距離，一般為6~10 mm，可選用8 mm。

另外,也可以用推拉框高度方向的內口尺寸,加上上滑槽深,再減去4~6 mm,作為推拉扇的高度尺寸。

寬度方向的搭接量應根據邊封型材、勾企型材以及光企型材確定。設計時，應使兩個窗扇的勾企完全重合。

鋁合金推拉窗分為兩扇推拉窗、三扇三等分推拉窗、三扇四等分推拉窗、四扇推拉窗等。設計時，應使窗扇的寬度尺寸和高度尺寸在國家標準允許的范圍內。

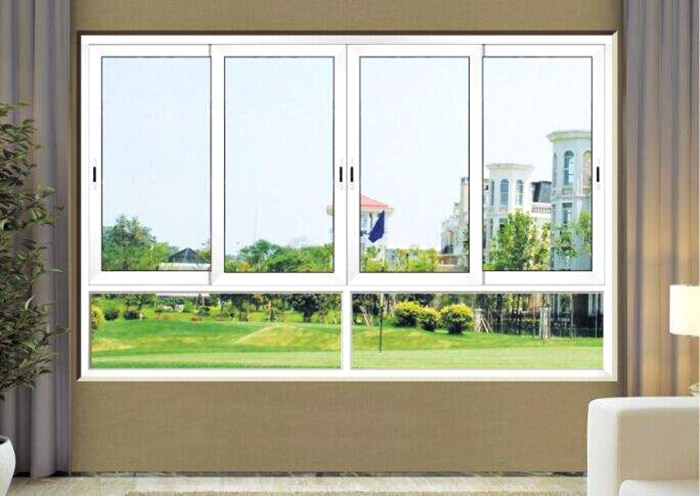

設計帶有固定窗的推拉窗時，如果是上下分格，固定窗與推拉窗之間可以采用中上滑型材或中下滑型材；如果是左右分格，固定窗與推拉窗之間可以采用固定邊封型材。如果是高層建筑，還要考慮推拉窗的厚度系列是否滿足抗風壓強度要求。

設計紗扇時，高度方向的搭接量按紗軌槽深的二分之一選取。寬度方向的搭接量可按紗扇寬度不超過窗扇寬度選取，寬度尺寸不應超過窗扇寬度。

二、鋁合金門窗下料公式尺寸計算

鋁合金推拉窗的下料尺寸主要是窗框和窗扇的下料尺寸計算。

窗框的下料尺寸包括：邊封、上滑、下滑、中上滑、中下滑、固上橫、中立柱（中梃）等。邊封的下料尺寸等于窗高；上滑、下滑、中上滑、中下滑、固上橫的下料尺寸等于窗寬減去兩個邊封的寬度再加上兩個邊封的槽深；

窗扇的下料尺寸包括：上方、下方、勾企、光企等。勾企、光企的下料尺寸等于窗框的內口尺寸，再加上兩個搭接量（上下搭接量）；上方、下方的下料尺寸等于窗扇的寬度減去勾企、光企的寬度，再加上勾企、光企的槽深；

計算窗扇的寬度尺寸時，有四種情況：

一是兩扇推拉窗的計算；

二是三扇三等分推拉窗的計算、

三是三扇四等分推拉窗的計算、

四是四扇推拉窗的計算。計算時應分別對待。下面舉例說明：

例題1  計算雙扇鋁合金推拉窗TLC1515的下料尺寸

解：1、根據推拉窗的洞口尺寸1500*1500，確定預留洞口間隙，假設為10mm/每邊，確定推拉窗的成品尺寸為1480*1480；

2、根據推拉窗的成品尺寸，設計窗型，將窗型設計為兩扇推拉窗。

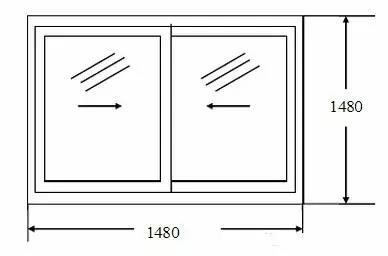

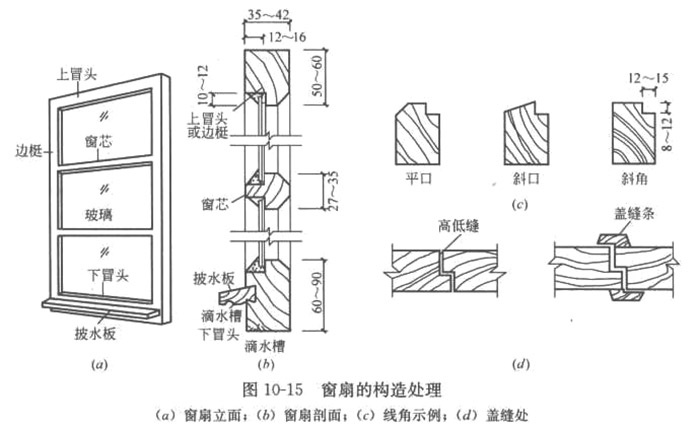

3、根據推拉窗的成品尺寸，按比例繪制推拉窗的窗型立面圖，并標注尺寸；設窗寬為W（1480），窗高為H（1480）；（見下圖）

可能手工算料和畫圖會比較復雜，因此向大家推薦一款鋁合金推拉窗設計軟件，門窗大師傅門窗算料軟件或者門窗管家門窗生產管理軟件，比如用門窗大師傅，對鋁合金門窗和其他門窗設計畫圖傻瓜式操作，算料時只需錄入尺寸，便可以導出結果，無需自己錄入公式！操作簡單方便，且容易上手，具體功能可在聯系客服申請試用。
